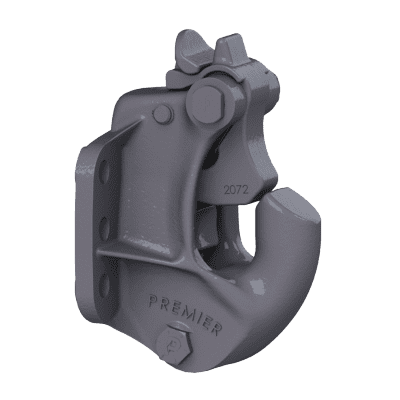

2300 Reductor de holgura acoplador | Premier Manufacturing

Descripción

MODELOS

Modelo	Número de pieza	Descripción
2300	10004704	2300 acoplador y 271Thimble
2300NS	10000273	2300 acoplador, sin el 279 muela
2300A	10004706	2300 acoplador, 502 tornillos Kit, 281 Cámara de aire, 467 Soporte adaptador de la cámara de aire, 271 manguito vástago
2300A-2	10004707	Igual que el 2300A, sin el kit 502 tornillos .
2300EL	10004709	2300 acoplador con puertos de lubricación de vida extendida (EL) seguro de inyección directa
2300ELA	10004711	2300EL acoplador, 502 tornillos Kit, 281 Cámara de aire, 467 Soporte adaptador de la cámara de aire, 271 manguito vástago

COMPONENTES Y ACCESORIOS DEL KIT

Modelo	Número de pieza	Descripción
271	10000107	manguito vástago
279	10000312	muela
502	10000150	tornillos Kit
281	10000116	Cámara de aire, tipo 24
282	10000122	Cámara de aire, tipo 30
467	10000135	Soporte adaptador de la cámara de aire (2 3/4 pulg. de longitud total)
467F	10000138	Soporte adaptador de la cámara de aire (5 1/2 pulg. de longitud total
467H	10000140	Soporte adaptador de la cámara de aire (3/4 pulg. de longitud total)
2000K	10000737	Kit de piezas
2000PK-EL	10000739	Kit de piezas, Extended Life (EL)
378	10004766	Juego de guías de la barra de tracción (lados izquierdo y derecho incluidos)
378L	10000124	Guía de la barra de tracción, sólo en el lado izquierdo
378R	10000129	Guía de la barra de tracción, sólo en el lado derecho
14014	10000062	Medidor de desgaste
14026	10000071	Calibrador de desgaste, seguro Barra de calibrador

ESPECIFICACIONES

Peso bruto máximo del remolque	100.000 libras (45.359 kg)
Capacidad máxima vertical	20,000 libras. (9.072 kg)
seguro Capacidad máxima	60,000 libras. (27.216 kg)
Máxima sección X del ojo	1 13/16 pulgadas. (46 mm)
Abertura mínima del ojo	2 3/8 pulgadas. (60 mm)
Peso de la unidad	30,3 libras (13,7 kg)
