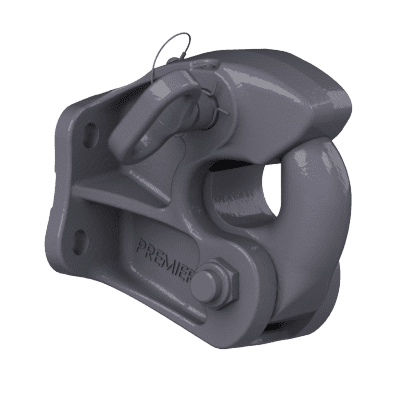

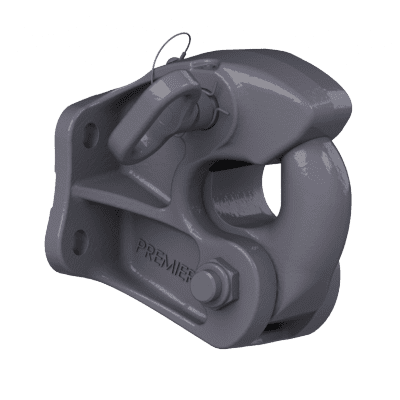

Accouplement à pointeau 690L/690R

L'attelage à anneau abaissé 690L de Premier offre des caractéristiques similaires à notre modèle 590 (désormais discontinué), mais avec des capacités de charge supérieures. Le crochet et la corne de l'anneau sont fabriqués en Premalloy, un matériau exclusif pour une résistance maximale à l'usure. Avec un poids total autorisé en charge maximal de 40 822 kg (90 000 lb), le 690L est idéal pour toutes vos applications de moyenne et forte intensité.
AVERTISSEMENT IMPORTANTLes 294 boulons sont tous considérés comme des pièces d'usure et leur durée de vie ne peut excéder un an. Consultez notre Installation/Service Consultez l'onglet ci-dessous pour plus d'informations.


Description

MODÈLES

N° du modèlePièce #Description
690L10001221Accouplement 690L, poignée gauche

ACCESSOIRES ET PIÈCES DE RECHANGE

N° du modèlePièce #Description
294K10001146Boulon 294 et écrou de blocage 297
50710000154Kit de boulons
581EF10004794Clip et câble (vis d'entraînement 16DS incluse)
690LRK10001223Kit de pièces
691L10004798Assemblage de poignée
1401410000062Jauge d'usure
1402610000071Jauge d'usure, barre de jauge de verrouillage

DONNÉES TECHNIQUES

Poids total autorisé en charge de la remorque90,000 livres. (40,823 kg)
Poids maximal de la langue18,000 livres. (8,165 kg)
Capacité verticale ascendante40,000 livres. (18,144 kg)
Section transversale maximale de l'œil1 11/16 po (43 mm)
Ouverture minimale des yeux2 3/8 po (60 mm)
Unité De Poids41.8 livres. (19 kg)
  • Accessoires personnalisés pour camions

    Kit de pièces 690LRK

    <span data-sheets-value="{"1":2,"2":"The 690LRK parts kit (part #10001223) is your parts replacement kit for our 690L coupling. At Premier Manufacturing, you'll find ...

  • Accessoires personnalisés pour camions

    Kits de boulons

    Les kits de boulons emballés individuellement de Premier simplifient et accélèrent le choix de la quincaillerie pour votre attelage et/ou votre anneau de traction. Tous les kits (sauf 159** et 511**) utilisent des fixations à gros filetage de classe 8 et des écrous de blocage à sertir de classe C, pour un système de montage robuste et sécurisé. Vous pouvez accéder au Installation, inspection, exploitation et maintenance des guides contenant des informations importantes sur chacun de nos…

  • Accessoires personnalisés pour camions

    jauges d'usure

    <span data-sheets-value="{"1":2,"2":"To determine wear limits, Premier Manufacturing created wear gages that help judge the useful life of couplings, pintle hitches, and drawbar eyes. Available as a complete kit or individually, these gages are easy to use and are a must for maintenance managers and safety personnel.\nIn accordance with Premier Manufacturing and the Federal Motor Carrier Safety Regulations, these were ...

Vous trouverez ci-dessous les anneaux de timon compatibles. Pour consulter le tableau de référence complet, cliquez ici. ici.

Informations Complémentaires

Capacités
